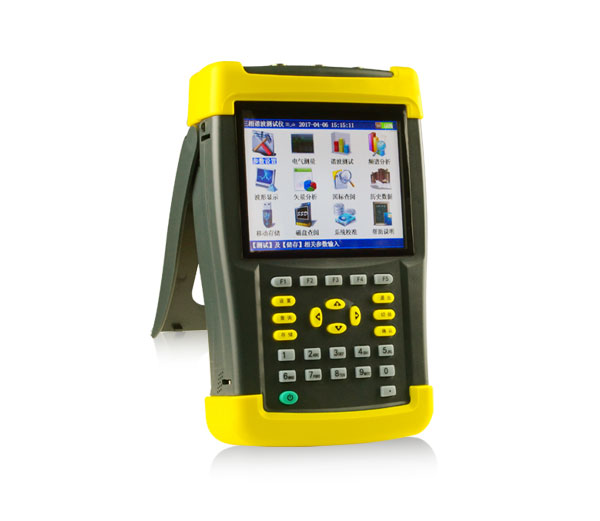

电能质量分析仪在电网谐波上的运用

1、谐波电压和谐波电流一般选择1~19次,如果需要较高精准的测量,则需测量到50次谐波和高次谐波等。电能质量分析仪能分析50次谐波,同时可测量电压含有率及谐波电流有效值,很方便地对各次谐波电压含有率和谐波电流有效值进行分析,谐波电压总畸变率等进行分析。



2、主要是电气设备在投入使用和非投入使用时,用电能质量分析仪测出其各次谐波电压、谐波电流值,然后与国标值进行比较分析,看是否超出国家标准,根据分析规划出相应的治理方案。原则上选择谐波用户和接入电网公共连接点作为谐波检测点,测量该点的谐波电压和谐波源用户流入公用电网的谐波电流,检测点的谐波是否符合国家标准。



3、日常检测:日常可使用电能质量分析仪对检测点的谐波电压、谐波源用户的谐波电流,以及引发谐波事故的有关量进行连续或定时测量,统计谐波是否超标及观察变化趋势。在测试前要插好电流测试钳,严禁先夹被测信号后插入电流钳插座,这相当于电流测试钳二次开路,容易产生开路高压,损坏仪器。测试完成后要先摘下所有电流测试钳,再拔下与主机相连的插头。



4、测试钳为保证各通道精度,应一一对应,要把各电流钳正确插入与之对应的插座。交换不同输入,会降低了测试精度,但交叉后一般测试精度也不会超出在±2%。接入电压信号时测试线一定要先接到仪器的电压端子,然后再接到被测设备的电压端子。电能质量分析仪测试完成后一定要先摘下被测设备的电压接头,然后再拆除仪器侧的电压线。
